Масса КТП ПК-1000 кВА без трансформатора не более 2800 кг. Габаритные размеры: 4380х2250х2400 |
Категории товаров
КТП ПК-1000 кВА

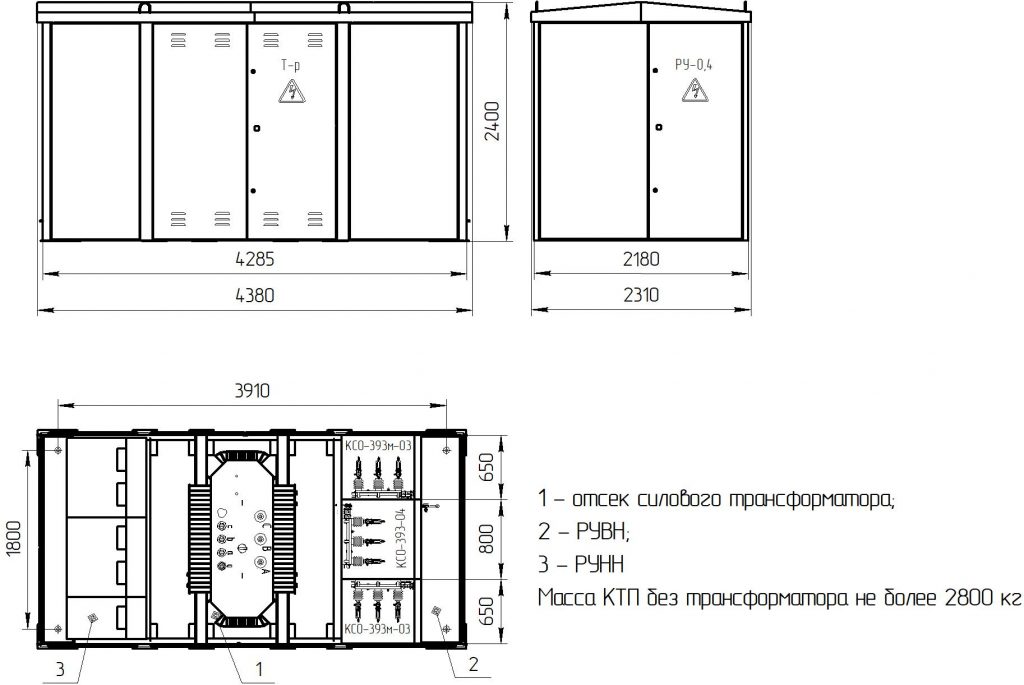

Габаритные размеры
Технические данные и описание
Назначение и область применения
Одно- или двухтрансформаторные подстанции (далее КТП) наружной установки мощностью 25…1000 кВА предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжение 10(6) кВ, трансформирования и распределения его в напряжение 0,4 кВ.
КТП могут применяться в сетях электроснабжения промышленных предприятий, сельских и городских населенных пунктов, а также других объектов.
Условия эксплуатации
Климатическое исполнение и категория размещения – по ГОСТ 14695-80, ГОСТ 15150-69, ГОСТ15543.1-89 – У1.
Нормальная работа КТП обеспечивается при следующих условиях:
— температура окружающего воздуха – от — 45°С до +40°С;
— высота над уровнем моря – не более 1000 м;
— скорость ветра – до 36 м/с (при отсутствии гололеда);
— тип атмосферы – II по ГОСТ 15150-69;
— окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях разрушающих металлы, изоляцию и антикоррозийное покрытие КТП.
КТП не предназначены:
— для работы в условиях тряски, вибрации, ударов;
— для ввода питания со стороны низшего напряжения.
Структура условного обозначения КТП
