Габаритные размеры

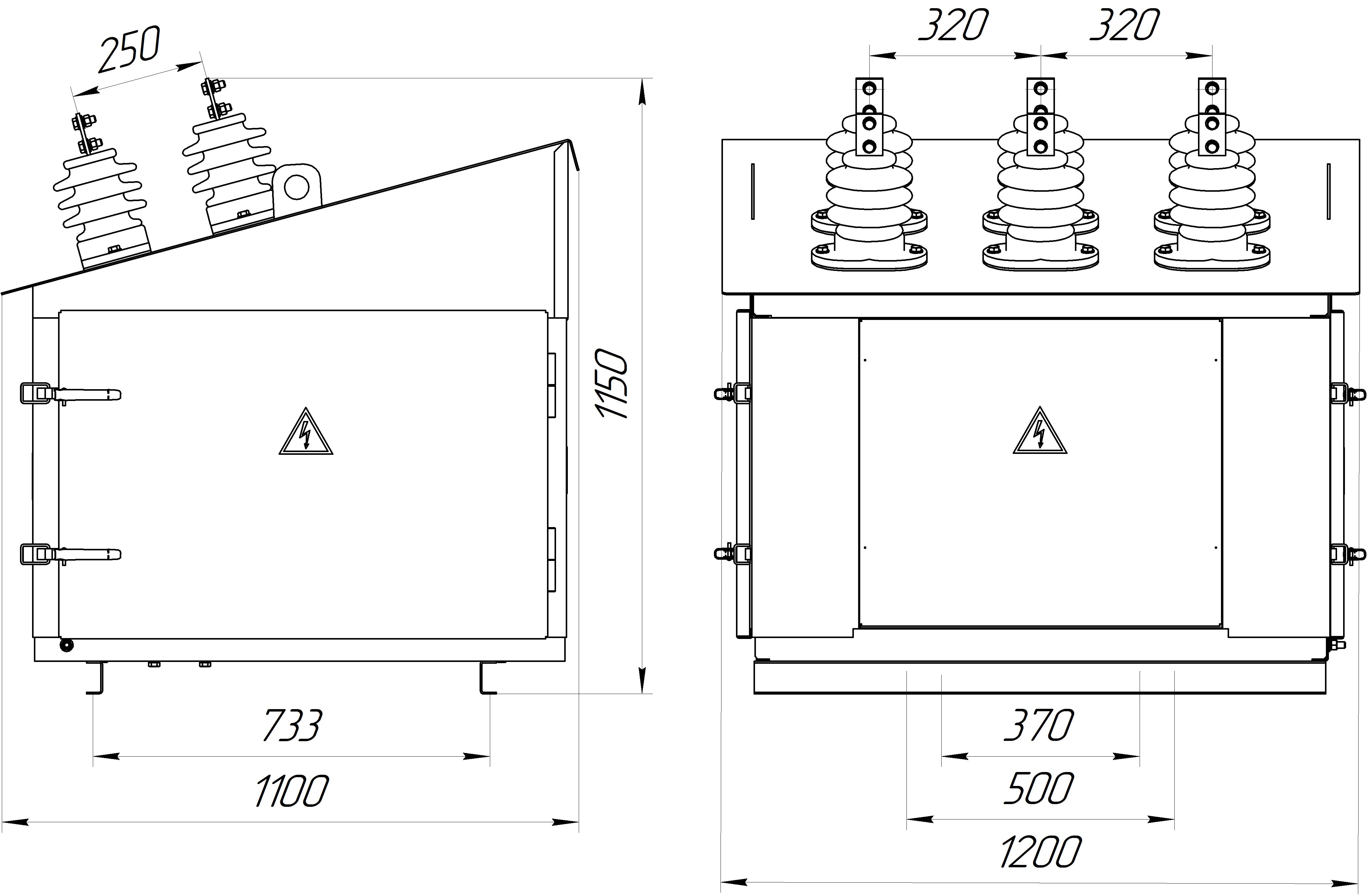

Масса высоковольтного модуля 340 кг.

Габаритные размеры: 1090х1150х1200

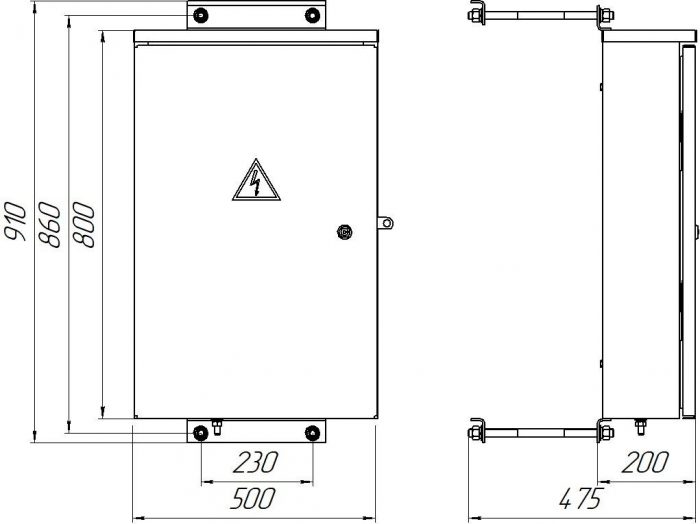

Масса низковольтного модуля 27 кг.

Габаритные размеры: 910х500х475

Масса металлоконструкции 34 кг.

Габаритные размеры:

Технические данные и описание

ПКУ-10(6) кВ предназначен для учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока  напряжением 6, 10 кВ, с номинальным током до 630 А, частотой 50 Гц; а так же для использования в составе автоматизированных систем контроля и учета электроэнергии, для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.



Комплект поставки

В комплект поставки ПКУ-10(6) входят:

— высоковольтный модуль (ВМ);

— низковольтный модуль (НМ);

— провода вторичных цепей в металлорукаве для соединения ВМ и НМ;

— кронштейн разрядников;

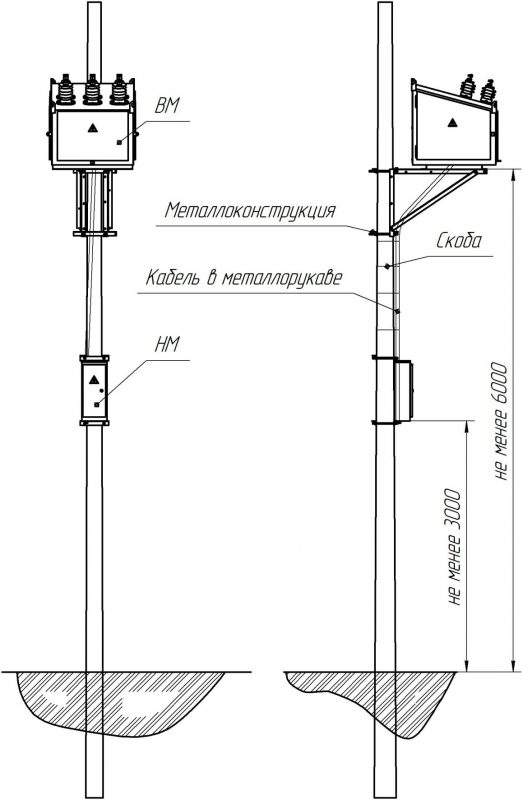

— металлоконструкция для установки ВМ на опоре;

— руководство по эксплуатации, паспорт;

— паспорта на счетчик электроэнергии и измерительные трансформаторы тока и напряжения.

Ограничители перенапряжения ОПНп-10(6) поставляются по требованию заказчика.

Количество комплектов ОПН уточняется при заказе.

Условия эксплуатации

ПКУ-10(6) изготавливается в климатическом исполнении «У» категории размещения 1 по ГОСТ15150-69 и предназначены для эксплуатации в следующих условиях:

— высота над уровнем моря – не более 1000 м;

— температура окружающего воздуха – от — 45°С до +40°С;

— относительная влажность воздуха – не более 100% при 25°С;

— тип атмосферы – II по ГОСТ 15150-69;

— окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях разрушающих металлы, изоляцию и антикоррозийное покрытие.

Технические характеристики

Наименование параметра Значение
Номинальное напряжение, кВ 6(10)
Наибольшее рабочее напряжение, кВ 6,9(12)
Номинальное напряжение вторичных цепей, В 100
Номинальный первичный ток  трансформатора тока, А 5; 10; 15; 20; 30; 40; 50; 75; 100; 200; 300; 400; 600
Номинальный вторичный ток  трансформатора тока, А 5
Класс точности вторичной обмотки трансформаторов напряжения 0,5
Класс точности вторичной обмотки трансформаторов тока 0,2; 0,2S; 0,5; 0,5s
Частота сети, Гц 50
Передача данных GSM или другое
Климатическое исполнение и категория размещения по ГОСТ 15150 У1
Степень защиты по ГОСТ 14254 IP54
Масса не более, кг ВМ 340
НМ 27
Металлоконструкции 34
Срок службы, лет 25
Гарантийный срок, мес 24
